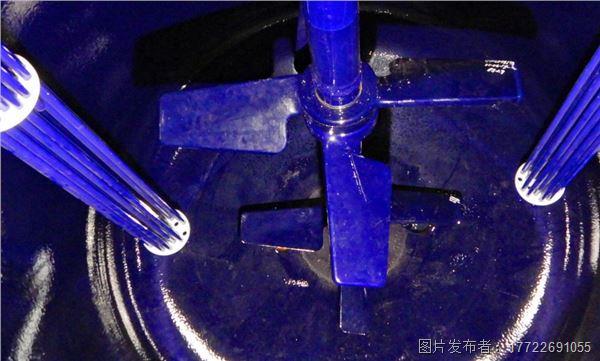

  在精细化工、医药中间体及农药生产中，搪玻璃反应釜常用于物料混合、化学反应和温度控制。由于釜内设置搅拌轴、桨叶、挡板及测温装置，物料在搅拌过程中易产生液面波动和泡沫，导致液位测量信号不稳定。

  尤其在高速搅拌或反应起泡时，液位计也许会出现数值跳变、虚假回波甚至短时丢波，影响投料控制和反应过程监测。此外，搪玻璃反应釜顶部接口有限，仪表安装还需避开内部运动部件，增加了液位测量的难度。

  针对这样一些问题，非接触式雷达液位计通过合理的波束设计、回波识别及安装优化，为搅拌反应釜提供了连续液位测量方案。

  搅拌桨旋转时，物料液面可能形成涡流、局部凹陷或倾斜，使雷达波的反射方向和回波强度不断变化。

  对于需要连续监测的反应釜，液面剧烈波动会造成瞬时测量值偏离实际平均液位，影响操作人员对反应过程的判断。

  部分化学反应伴随气体释放，搅拌过程中易产生泡沫。泡沫的厚度、含液量及气泡结构不同，对雷达信号的影响也存在差异。

  较厚或含液量较高的泡沫可能衰减雷达信号，使仪表检测到泡沫表面而非真实液面，造成测量偏差。对于泡沫层持续变化的工况，回波识别难度更大。

  其中，固定构件产生的回波相对来说比较稳定，而旋转桨叶形成的干扰信号随时间变化，容易与真实液面回波混淆。

  同时，釜顶接口分布密集，若仪表安装的地方不合理，雷达波束可能直接覆盖搅拌部件，进一步影响测量效果。

  搪玻璃反应釜常用的液位测量方式包括差压式、导波雷达式和非接触式雷达液位计。

  差压式液位计通过液柱压力计算液位，但反应过程中物料密度随温度、浓度或组成变化时，可能会产生测量偏差。

  导波雷达液位计沿探杆或缆绳传播电磁波，适用于部分复杂液面工况，但在带有搅拌器的反应釜中，需要非常注意探杆与运动部件之间的安全距离。

  非接触式雷达液位计通过釜顶天线发射微波并接收液面回波，无需将探杆伸入物料，可减少与搅拌系统发生机械干涉的风险。

  对于内部结构较为复杂、需要连续监测的搪玻璃反应釜，在能轻松的获得有效液面回波的前提下，非接触式雷达测量具有较好的适用性。

  对于安装空间存在限制、内部构件较多的搪玻璃反应釜，可考虑采用80GHz调频连续波（FMCW）雷达液位计。

  在相同天线GHz雷达通常可以在一定程度上完成较窄的波束，使测量信号集中于目标液面区域，减少罐壁、挡板及搅拌轴等结构产生的干扰回波。

  但如果搅拌桨立即进入雷达波束路径，仍需通过调整安装的地方降低干扰，不能仅依靠窄波束解决问题。

  针对搅拌引起的动态液面变化，具备相应功能的雷达液位计可通过回波跟踪、干扰抑制和阻尼设置，减少瞬时波动造成的数据跳变。

  实际调试时，应根据搅拌转速、液位变化速度及控制要求设置参数，避免过度滤波导致测量响应滞后。

  泡沫工况下，雷达液位计的测量效果取决于泡沫厚度、含液量和电磁波穿透能力。

  对于较薄、结构疏松的泡沫，雷达信号可能穿透泡沫并检测到下方液面；而较厚或含液量较高的泡沫可能明显削弱有效回波。

  因此，选型时应确认仪表能否稳定识别实际液位。对于持续存在厚泡沫的反应釜，需要结合现场测试评估其他雷达频率或辅助测量方案。

  需要注意，窄波束有利于减少结构干扰，但不代表高频雷达在所有泡沫工况下都具有更强的穿透能力。

  雷达液位计应优先安装在波束传播路径无遮挡的位置，避开搅拌轴、桨叶运动范围、进料口及其他内部构件。

  对于顶部接口较多的反应釜，应结合搅拌器结构和雷达波束角确定安装的地方，避免测量信号受到持续遮挡。

  釜顶接管的长度、内径及天线位置都会影响雷达回波质量。过长或过窄的接管可能会产生额外反射，增加虚假回波风险。

  安装时应依据具体产品说明书确定接管尺寸，并确保过程连接满足搪玻璃设备的密封及机械安装要求，避免损伤搪玻璃衬里。

  完成安装后，应结合正常搅拌、不同液位及典型起泡工况检查回波信号，识别搅拌桨和固定构件产生的干扰，并调整回波跟踪及阻尼参数。

  对于有必要进行虚假回波学习的仪表，还应避免将真实液面信号错误记录为干扰回波。

  搪玻璃反应釜可能涉及加热、冷却、真空或带压操作，雷达液位计的天线、密封件及过程连接一定要满足相应的工艺条件。

  对于腐蚀性介质或易燃溶剂，还应核实材料相容性及现场防爆要求，确保仪表配置符合实际使用环境。

  搪玻璃反应釜的液位测量不仅需要应对动态液面和复杂回波，还要兼顾有限的安装空间及长时间运行要求。

  针对这些应用需求，雷达液位计可作为搪玻璃反应釜非接触式液位测量的选型方案，其应用优势大多数表现在以下方面：

  复杂工况适配： 可结合具体型号的波束特性、回波处理功能和安装条件，改善内部结构反射及液面波动带来的测量问题。

  维护便利： 减少接液机械测量部件，降低部分磨损、卡滞和物料附着带来的维护需求。

  自动化集成： 依照产品型号配置相应输出接口，为反应釜液位监控、投料管理及过程数据采集提供支持。

  在实际应用中，应根据反应釜尺寸、搅拌方式、泡沫特性及温压条件，匹配雷达液位计的具体型号和安装方案。

  通过非接触式测量、合理的回波处理及针对性安装调试，雷达液位计能够为搪玻璃反应釜提供兼顾测量稳定性、维护便利性与工艺适应性的液位监测解决方案，助力化工企业提升反应过程的自动化管理上的水准。
